Для изготовления мне понадобилось: TDA1558Q, электролитический конденсатор на 1000uF 25V,два конденсатора 0.33uf, и один 0.22uf и кусок текстолита размером 4*4см.Плату делал методом лазерного утюга.

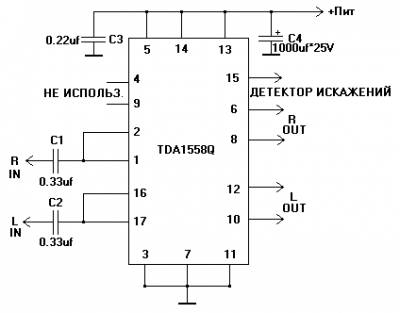

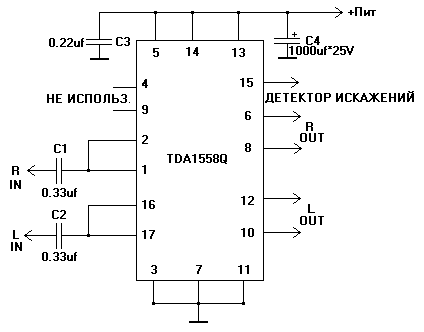

Принципиальная схема. Печатная плата(Все повернуто как надо остается только уменьшить до нужных размеров и распечатать;)) Внешний вид усилителя. Основные характеристики: Питание 10-18 В Полоса частот 20-20000 кГц Rн 4 Ом Рвых 2х22 Вт Кг 0,1% Микросхему нужно устанавливать на радиатор размером не менее 100см2.
|
