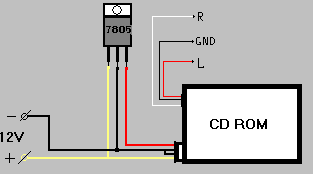

Проигрыватель из старого CD\ROM сделать намного проще чем кажется. Для этого нужен сам CD\ROM , источник питания к нему и пару проводов. Для работы CD\ROM нужен источник постояного тока в 5V и 12V, но для работы нам достаточно всего 12V и стабилизатора напряжения типа импортной микросхемы "7805" или отечественного аналога КРЕН, который понизит непряжение до 5V.Подключение производится по схеме указаной ниже. Принципиальная схема.
Еще для подачи питания можно смело использовать старый компьютерный БП он к тому же на много стабильней и надежней, схему пожклучения Компьютерного БП можно найти в статье "Подключение блок питания формата ATX без материнской платы" CD/ROM подключенный к компьютерному БП.
Для подключения наушников можно использовать вход для наушников который находится спереди, если такового не имеется, сзади CD\ROM есть 4ех штырьковый вход AUDIO он так и подписан. В общем все можно вставлять CD и слушать. Но слушать можно только через наушники или отдельный усилитель так как встроенный в CD\ROM усилитель имеет малую мощность:( Но если у вас нет усилителя его можно сделать самому и это описано в статье "Простой усилитель 2*22W на TDA 1558Q"
|
